YWG系列中高頻熱推彎管系列成套設備
|
|
|
| YWG系列中高頻熱推彎管系列成套設備 |
風冷彎管
|
|
|
|

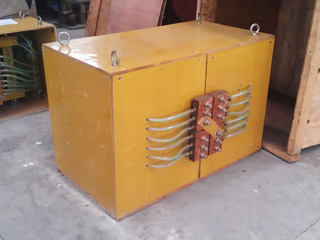

彎管變壓器
|

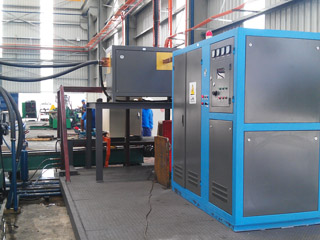

彎管電源配置
|
|
|
|
|

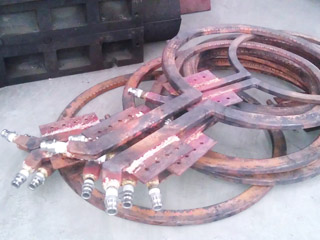

彎管感應圈
|
彎管卡頭
|
|
|
|
|

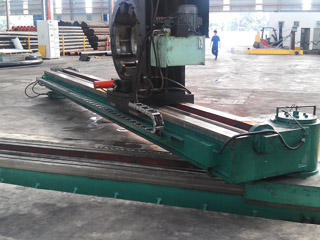

彎管器1
|

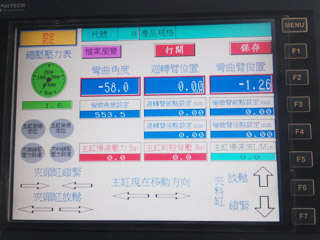

彎管數控界面
|
|
|
|
|

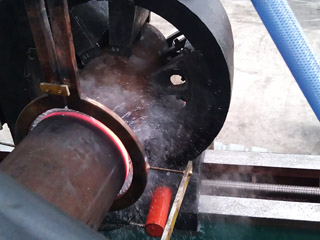

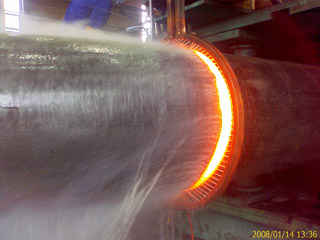

彎管現場3
|
彎管現場5
|
|
|
|
|
彎管現場1
|
彎管現場4
|
|
|
|
|
彎管現場6
|
|

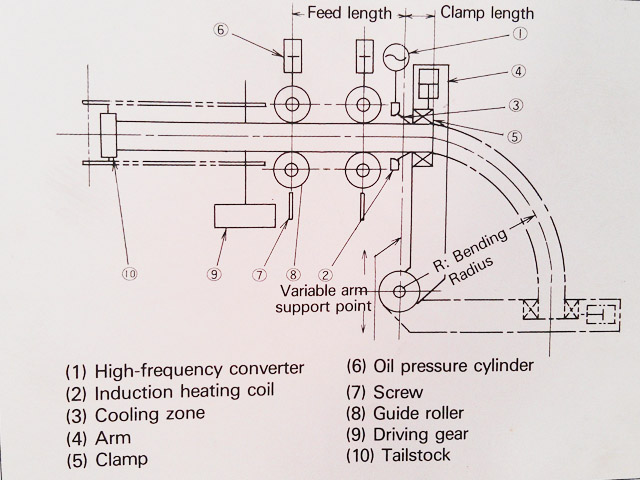

彎管圖示

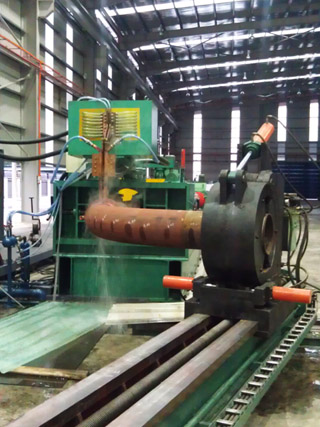

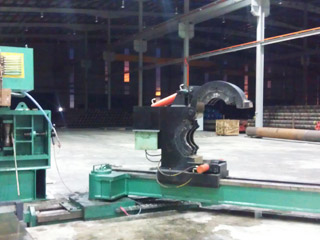

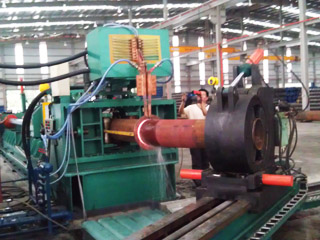

YWG 型液壓彎管推制機是為石化、電力、城建等工程建設提供彎管的重要設備，其工作原理是利用中頻電源對鋼管進行加熱，同時將鋼管勻速推進，使加熱部分的鋼管沿預設的軌道行走從而形成具有一定曲率半徑和角度的彎管。先將鋼管安裝就位，通過搖臂回轉裝置上的絲杠絲母傳動裝置調整好彎曲半徑，采用中頻感應加熱圈對鋼管加熱到一定溫度后進行彎曲，彎曲時以液壓為動力，將鋼管向前推進，沿調整好的彎曲半徑在加熱處發生變形而彎曲，鋼管變形同時對其噴水冷卻，彎曲半徑和動態彎曲角度可以在觸摸屏上顯示，最后獲得所需角度的彎管。
|
序號
|
項目
|
單位
|
參數 (總體分布范圍)
|
|
1
|
彎曲管材外徑范圍
|
Inch
|
6"～52"
|
|
2
|
最大彎曲壁厚
|
SCH
|
XXS
|
|
3
|
彎曲角度
|
mm
|
0---180°
|
|
4
|
彎曲半徑
|
KN
|
3D---10D
|
|
5
|
主缸最大允許行程
|
mm
|
3000---10000mm
|
|
6
|
液壓回路工作壓力
|
Mpa
|
21
|
|
7
|
主油缸推進速度
|
M/MIN
|
1米/分鐘
|
|
8
|
夾頭快進速度
|
M/MIN
|
2米/分鐘
|
|
9
|
液壓系統
|
液
|
臺灣帝富液壓
|
|
|
|
|
|
|
|
