YGS系列PC及彈簧鋼棒調質成套設備
|
|
|
| YGS系列PC及彈簧鋼棒調質成套設備 |

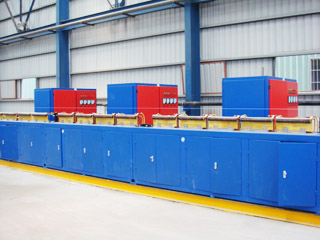

PC整體1
|
|
|
|
操作臺
|

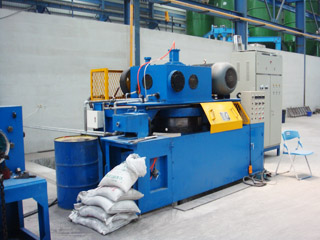

倒立式拉絲機
|
|
|
|
|
電源
|

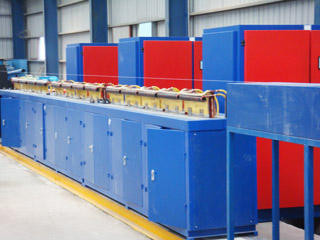

負載柜1
|
|
|
|
|

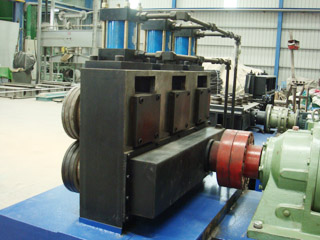

機械傳動
|

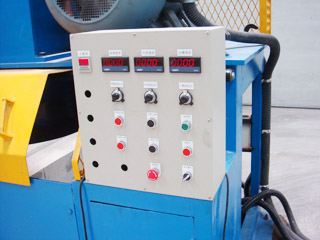

機械控制面板
|
|
|
|
|

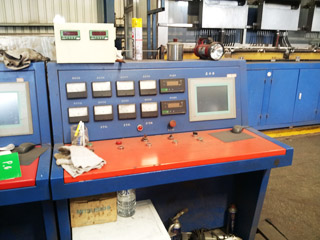

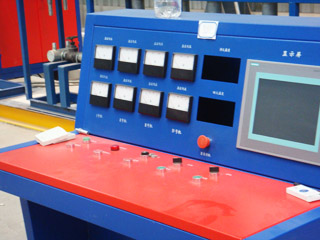

集控操作臺
|
剪切
|
|
|
|
|

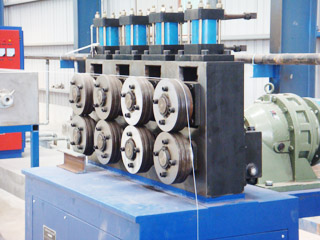

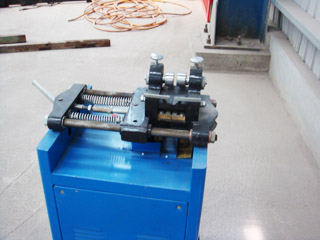

矯直機
|

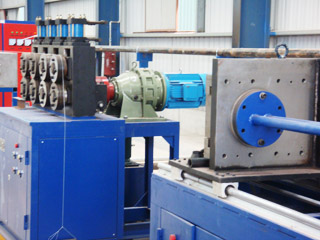

牽引機
|
|
|
|
|

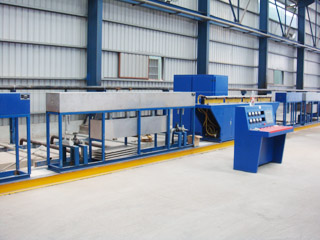

生產線布置1
|
生產線布置2
|
|
|
|
|
生產線布置
|

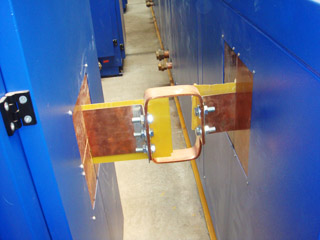

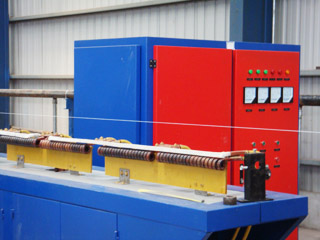

主機與負載連接
|
一．工藝生產流程
放線 → 理線 →矯直壓送 → 淬火加熱 → 淬火保溫 → 淬火噴冷 → 回火加熱 → 回火保溫 → 回火噴冷 → 牽引 →涂油→剪切 → 導向 → 收線。
二.技術描述
PC鋼棒及彈簧鋼絲生產線由四臺全固態靜止變頻加熱電源、四臺感應加熱負載電容柜、感應加熱傳動機械、保溫設備、交流電機變頻控制器、測溫系統及中央集中控制單元等組成。
A. 加熱電源
生產線通常有四臺加熱電源組成，分別為：KGPS-350kW/4～6kHz（淬火預熱）,IPS-200kW/30kHz（淬火升溫）,KGPS-160kW/4～6kHz（回火加熱），KGPS 100KW/4-6KHz（回火保溫）。具體電源選型可按要求匹配。
B. 負載感應器柜

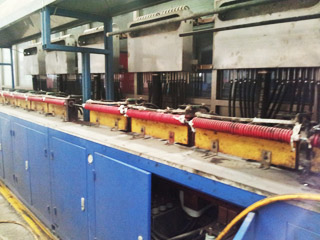

負載感應柜主要由加熱用感應器，匹配電熱電容器、匯流通水母排、水分配器、低水壓保護等部分組成。其中感應器采用通水紫銅管繞制，內置耐高溫瓷管（瓷管屬于易損件，由用戶負責）。淬火及回火感應器端部裝有定位導向裝置，以保證鋼棒運行更加穩定。
C. 機械系統
整條生產線采用連線方式工作，由PLC中央控制臺進行集中統一協調控制。
D. 傳動與控制
由于PC/彈簧鋼絲生產線為連續不間斷運行，故電機與電源的自動控制顯得尤為重要，并且將直接影響到產品的質量，電機傳動部分采用SIEMENS 或ABB變頻調速電源來控制傳送線的運行速度。利用集控臺，通過SIEMENS PLC 及人機界面等控制系統，可實現下述功能：
1.生產線啟動時，能自動完成傳動機構及各電源的啟動，并自動實現速度與功率上升的合理匹配。自動調節加熱電源功率，以盡量減少淬火、回火的溫度波動。
2.控制系統具有20套工藝參數的設定、存儲、調節、修改、統計、等功能。
3.系統具有溫度、電流、電壓等閉環功能，確保生產線按最佳工藝參數運行，保證產品質量不受人工及環境因素的影響。
4.收線采用臥式無張力方式。
5.人機界面中文圖形文本（觸摸屏）可設定及實時顯示以下參數：
a.電源電壓，功率
b.線速度、長度、直徑、重量
c.電源工作狀態
d.故障信息顯示，10組歷史故障存儲
e.生產線工作狀態信息顯示
|
|
|
|
|
|
|
