KGPS系列SCR中頻感應電源
|
|
|
| KGPS系列SCR中頻感應電源 |

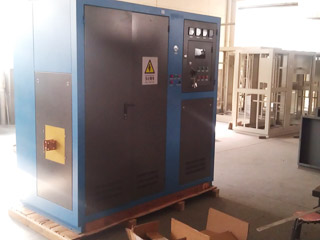

中頻主機1
|
|
|
|

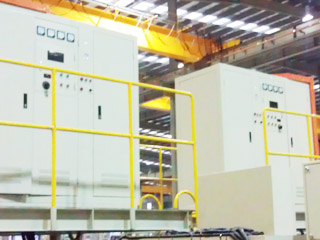

現場主機
|

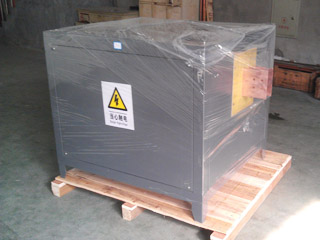

電容柜
|
|
|
|
|
中頻主機2
|
主機2
|
|
|
|
|

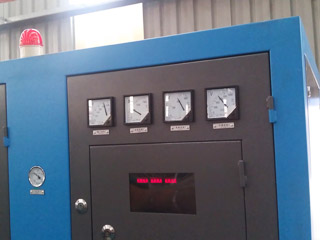

主機面板
|

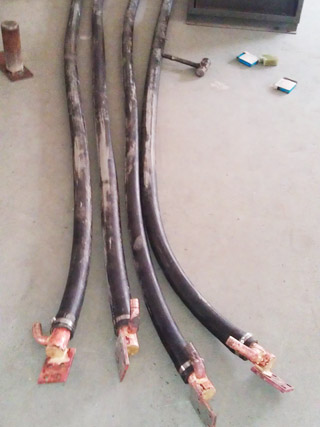

水冷電纜
|
SCR中頻電源的控制系統由整流觸發、整流控制、功率調節、逆變控制及保護等組成。整流觸發采用數字電路提供整流橋可控硅的六路觸發脈沖。整流控制完成電源的調功、限流、限壓、電流負反饋、過流過壓保護控制。逆變控制采用定時鎖相功能及為SCR 提供可靠的觸發驅動脈沖，保證設備具有極強的抗干擾能力及穩定性，其主要技術指標：
1) 額定參數： 輸出功率P，輸出頻率f， 輸出電壓UN，輸出電流IH，三相輸入電流IN
2)功率因素 Cosφ≥0.92
3) 電源電效率 η≥94%
4) 電源具有限流，限壓，過電流，過電壓，低水壓等保護
5）電源具有內控、外控功能，內控時手動啟停及調功；外控時可由PLC進行操作，調功信號為標準電壓信號（0-10V）
6）電源采用電壓，電流雙閉環控制，具有恒電壓運行功能即感 應爐端電壓不隨外界因素而變化（例如進線電壓，負載阻抗等）
7）電源具有運行參數及信號輸出功能，以供系統顯示控制用
8）設備起振方便，能保證100% 的啟動成功率，功率調節范圍10%-100%
9）電源經運行考核合格后出廠
|
型 號
|
中頻頻率
Hz
|
中頻功率
kW
|
最大中頻電壓
V
|
最大直流電流
A
|
|
KGPS-50/2.5
|
2500
|
50
|
700
|
120
|
|
KGPS-50/4.0
|
4000
|
50
|
700
|
120
|
|
KGPS-50/8.0
|
8000
|
50
|
700
|
120
|
|
KGPS-100/1.0
|
1000
|
100
|
700
|
250
|
|
KGPS-100/2.5
|
2500
|
100
|
700
|
250
|
|
KGPS-100/4.0
|
4000
|
100
|
700
|
250
|
|
KGPS-160/1.0
|
1000
|
160
|
700
|
400
|
|
KGPS-160/2.5
|
2500
|
160
|
700
|
400
|
|
KGPS-160/4.0
|
4000
|
160
|
700
|
400
|
|
KGPS-160/6.0
|
6000
|
160
|
700
|
400
|
|
KGPS-250/1.0
|
1000
|
250
|
700
|
550
|
|
KGPS-250/2.5
|
2500
|
250
|
700
|
550
|
|
KGPS-250/4.0
|
4000
|
250
|
700
|
500
|
|
KGPS-500/1.0
|
1000
|
500
|
700
|
1200
|
|
KGPS-500/2.5
|
2500
|
500
|
700
|
1200
|
|
KGPS-500/4.0
|
4000
|
500
|
700
|
1200
|
|
KGPS-750/1.0
|
1000
|
750
|
700
|
1700
|
|
KGPS-1000/1.0
|
1000
|
1000
|
700
|
2300
|
|
|
|
|
|
|
|
